从输入URL到页面显示发生了什么？ [ 开发笔记 ]

经历了DNS查询 -> TCP连接 -> HTTP请求 -> 服务器响应 -> 浏览器解析HTML，构建DOM树 -> 解析CSS，生成CSS规则树 -> 合并两颗树，生成render tree -> 布局render树，负责各元素尺寸、位置的计算 -> 绘制render树，绘制页面像素信息 -> 浏览器将各层的信息发送给GPU, GPU会将各层合成,显示在屏幕上

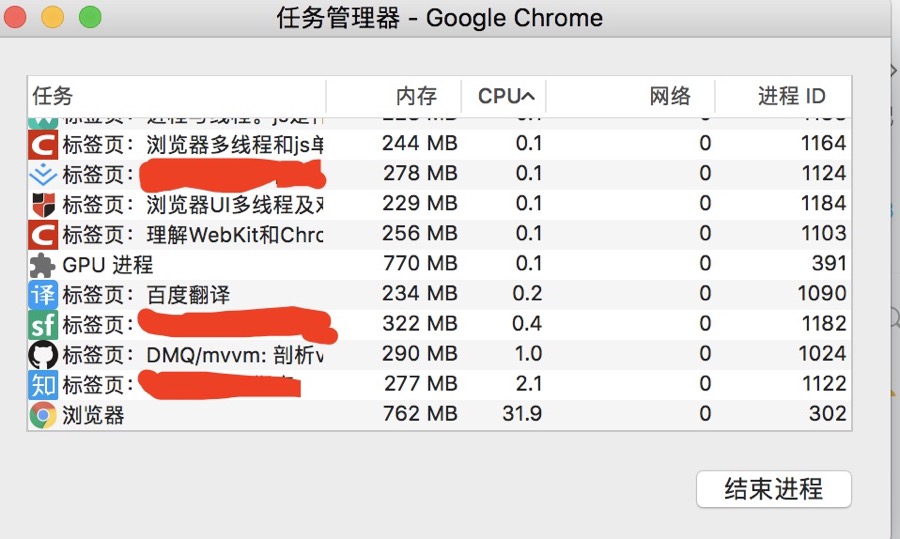

1. 多进程的浏览器

浏览器是多进程的，包括主控进程，插件进程，GPU，每一个tab页都会新开一个进程（某些情况下多个tab会合并进程）。

Browser进程：浏览器的主进程（负责协调、主控），只有一个
第三方插件进程：每个类型的插件对应一个进程，仅当使用该插件时才创建
GUP进程：最多一个，用于3D绘制
浏览器渲染进程（内核）：默认每个tab页面都会新开一个进程，互不影响，控制页面渲染，脚本执行，事件处理等。（有时会优化，如多个空白tab会合并成一个进程）。

需要注意，浏览器和浏览器内核是不同的概念，浏览器指的是Chrome, Firefox，而浏览器内核是Blink, Gecko, 浏览器内核只负责渲染，GUI及网络连接等跨平台工作则是浏览器实现的。

2. 浏览器渲染进程(内核)

每新建一个tab页面会新开一个浏览器渲染进程，这个进程是多线程的，用来处理页面的渲染，JS的执行，事件的循环。

2.1 子线程

浏览器渲染进程，有几大类子线程：

2.1.1 GUI渲染线程

负责渲染浏览器界面，解析HTML, CSS, 构建DOM树和RenderObject树，布局和绘制等。
当界面需要重绘(Repaint) 或由于某种操作引发回流(reflow)时，该线程就会执行
注意，GUI渲染线程和JS引擎线程是互斥的，当JS引擎执行时GUI线程会被挂起，GUI更新会被保存在一个队列中等到JS引擎空闲时立即被执行。

（由于Javascript可以操纵DOM，如果修改这些元素属性同时渲染页面，那么渲染线程前后获得的元素数据就可能不一致，为了防止渲染出现不可预期的结果，浏览器设置GUI渲染线程与JS互斥的关系。）

2.1.2 JS引擎线程

也成为JS内核，负责处理Javascript脚本程序（如V8引擎）
JS引擎线程负责解析Javascript脚本，运行代码
JS引擎一直等待着任务队列中任务的到来，然后加以处理。
GUI渲染线程与JS引擎线程是互斥的，如果JS执行的时间过长，就会造成页面的渲染不连贯，导致页面渲染加载阻塞。

2.1.3 事件触发线程

当JS引擎执行代码块如setTimeOut，绑定鼠标点击，ajax异步请求，会将对应任务添加到事件线程中。
当对应的事件触发条件被触发时，该线程会把时间添加到待处理队列的队尾，等待JS引擎的处理
由于JS的单线程关系，这些待处理队列中的事件，只在JS引擎空闲时才会去执行

2.1.4 定时触发器线程

setInterval与setTimeout所在线程
浏览器定时计数器不是由JS引擎计数的（因为Javascript引擎是单线程的，如果处于阻塞线程状态，计时将不准确）
因此通过单独线程来计时并触发定时（计时完毕后，添加到事件队列中，等待JS引擎空闲时执行）

2.1.5 异步http请求线程

发起XMLHttpRequest连接后，浏览器会新开一个线程处理请求
（一个http一个线程？）
在检测到状态变更时，如果设置有回调函数，异步线程就会产生状态变更事件，将这个回调再放入事件队列中。由JS引擎执行。

2.2 常见浏览器内核

浏览器渲染进程，指的就是我们平时所说的浏览器内核。浏览器内核可以分为两部分：渲染引擎和JS引擎。渲染引擎负责取得网页的内容（HTML, XML, 图像等等）、整理讯息（加入CSS）, 以及计算网页的显示方式，然后输出至显示器或打印机。JS引擎，则是解析和执行javascript。

最开始渲染引擎和JS引擎没有区分的很明确，后来JS引擎越来越独立，内核就倾向于只指渲染引擎。常见的浏览器内核：Trident（IE内核），

1. Trident(IE内核)
IE内核在1997年的IE4中首次被采用，是微软在Mosaic(人类第一个浏览器)代码基础上修改而来的，并沿用到IE11。IE内核曾经几乎与W3C标准脱节（2005年），内核中大量bug等安全性问题也没有得到及时解决。国内很多双核浏览器的其中一核便是Trident,美其名曰“兼容模式”。Window10发布后，IE将其内置浏览器命名为Edge, Edge最显著的特点就是新内核EdgeHTML。

2. Gecko（Firefox）
Netscape6, Mozilla Firefox也采用了该内核。Gecko引擎与IE不无关系，IE没有使用W3C标准，导致了微软内部一些开发人员的不满，他们与当时已经停止更新了的Netscape的一些员工，一起创办了Mozilla。

3. Webkit（Safari）
当年苹果在比较了Gecko和KHTML后，选择了后者来做引擎开发，是因为KHTML拥有清晰的源码结构和极快的渲染速度。Webkit内核可以说是以硬件盈利为主的苹果公司给软件行业的最大贡献之一。随后，2008年谷歌公司发布Chorme浏览器，采用的chromium内核就是fork了Webkit

4. Chromium/Blink（Chrome）
2008年，谷歌公司发布了chrome浏览器，浏览器使用的内核被命名为chromium。choromium fork字开源引擎webkit。谷歌公司还研发了自己的javascript引擎，V8,极大地提高了javascript的运算速度。chromium问世后，一些基于chromium的单核，双核浏览器拔地而起，如搜狗、360、qq浏览器。2013年，谷歌发表将于webkit分道扬镳，在chromium项目中研发Blink渲染引擎，内置于Chorme浏览器中。

5. 移动端内置浏览器内核
目前移动设备浏览器上常用的内核有Webkit, Blink, Trident, Gecko等。其中iphone和iPad等ios平台主要是webkit, Android 4.4之前安卓系统浏览器内核是webkit， android系统浏览器切换到chromium。Window Phone 8系统浏览器内核是Trident。

3. 解析URL

当操作系统GUI将输入事件传递到了浏览器，在这过程中，浏览器可能会做一些预处理，比如Chrome会根据历史统计来预估输入字符对应的网站。比如输入了[ba],根据之前的历史发现90%的概率会访问[www.baidu.com]，因此就会在输入回车前开始建立TCP链接甚至渲染了。

输入URL后的[回车]，这时浏览器会进行检查，首先判断协议，如果是http就按照web来处理，调用浏览器内核中的对应方法，如WebView中的loadUrl方法。从应用角度看，主要做两件事件：通过DNS查询IP，通过Socket发送数据。每个网络请求时都需要开辟单独的线程进行。

4. 浏览器渲染页面

从耗时的角度，浏览器请求、加载、渲染一个页面，时间花在下面五件事件上：

DNS查询
TCP连接
HTTP请求
服务器响应
客户端渲染

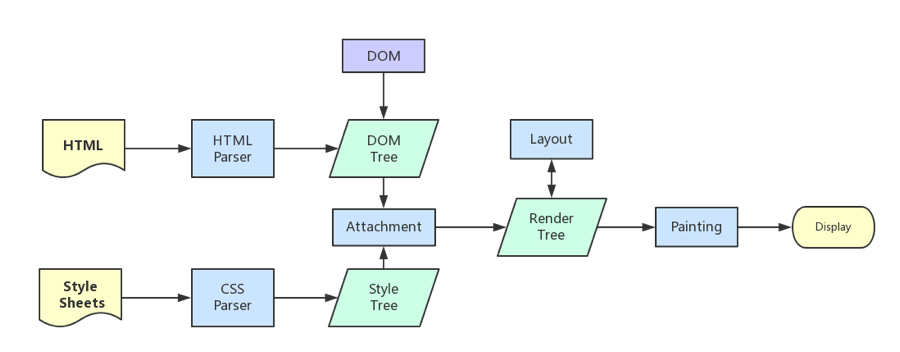

浏览器对内容的渲染（渲染树构建、布局及绘制），又可以分为下面几个步骤：

解析HTML，构建DOM树
解析CSS，生成CSS规则树
合并DOM树和CSS规则树，生成render树
布局render树（Layout/reflow），负责各元素尺寸、位置的计算
绘制render树（paint）,绘制页面像素信息
浏览器会将各层的信息发送给GPU, GPU会将各层合成（composite）,显示在屏幕上

如果DOM或CSSDOM被修改，上面的过程需要重复执行，才能计算出哪些像素需要在屏幕上重新渲染。实际上，CSS与javascript往往会多次修改DOM和CSSDOM。

4.1 DOM树

假设拿到了这样的页面：

<html>
  <head>
    <meta name="viewport" content="width=device-width,initial-scale=1">
    <link href="style.css" rel="stylesheet">
    <title>Critical Path</title>
  </head>
  <body>
    <p>Hello <span>web performance</span> students!</p>
    <div><img src="awesome-photo.jpg"></div>
  </body>
</html>

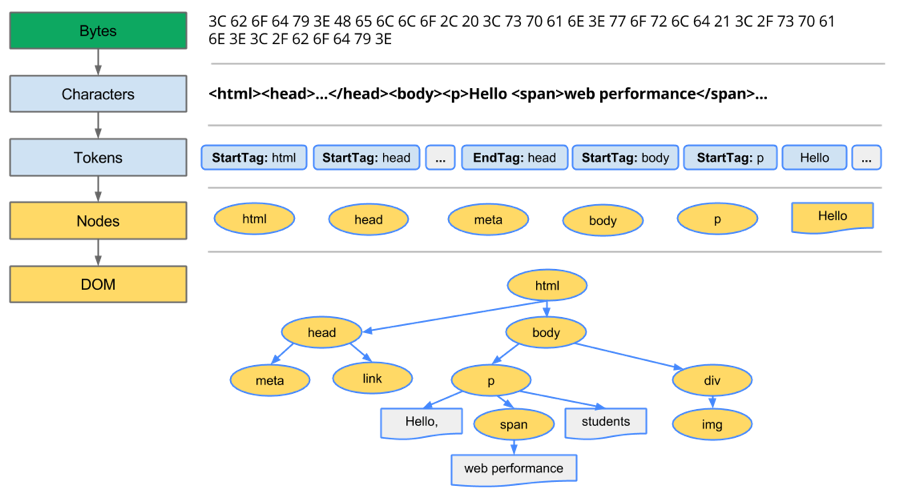

解析HTML，构建出DOM的过程可以简述如下：

1	Bytes → characters → tokens → nodes → DOM

转换：浏览器先将获得的HTML内容(Bytes)基于指定的编码转换为单个字符。
分词：按照HTML规范将这些字符转换为不同的标记token。每个token都有自己独特的含义以及规则集。
词法分析：分词的结果是得到一堆的token，此时把他们转换为对象，这些对象分别有它们对应的属性和规则
DOM构建：根据标签之间的贵溪，最终得到一个树形结构的DOM树。

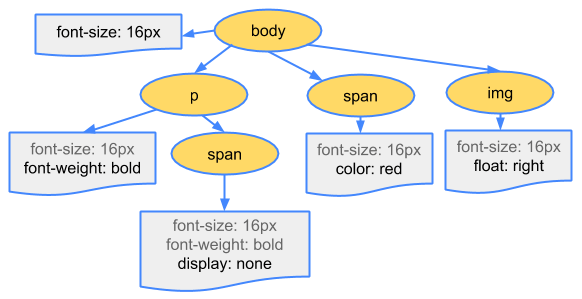

4.2 CSS规则树

CSS规则树的生成也是类似

1	Bytes -> characters -> tokens -> nodes -> CSSDOM

4.3 Render树

当DOM树和CSSDOM树都有了后，就要构建渲染树了。一般来说，渲染树和DOM树相对应，但不是严格意义上的一一对应，因为有一些不可见的DOM元素不会插入到渲染树中。如display：none的元素，和<head>这样的不可见标签。

4.4 渲染

有了render树，接下来就是渲染，主要有4个步骤:

计算CSS样式
构建渲染树
布局，主要定位坐标的大小，是否换行，各种position overflow z-index属性

绘制，将图像绘制出来

1	Render Tree -> Compute style -> construct frames -> layout -> paint

js动态修改dom或css，会导致重新布局(Layout)或渲染(Repaint)。

4.4.1 回流

Layout，也称为Reflow, 回流。意味着元素的内容、结构、位置或尺寸发生了变化，需要重新计算样式和渲染树。

页面渲染初始化
DOM结构改变，如删除了某个几点
render树变化，如减少了padding
窗口resize
获取某些属性也会触发回流：offset(Top/Left/Width/Height), scroll(Top/Left/Width/Height), client(Top/Left/Width/Height), width, height, 调用getComputedStyle

4.4.2 重绘

Repaint，即重绘。意味着只有一些外观属性发生了变化（例如，背景色，边框颜色，文字颜色），此时只需要应用新样式绘制这个元素就可以了。

//
var s = document.body.style;
s.padding = "2px";            // 回流+ 重绘
s.border = "1px solid red";   // 再一次 回流+重绘
s.color = "blue";             // 再一次 重绘
s.backgroundColor = "#ccc";   // 再一次 重绘
s.fontSize = "14px";          // 再一次 回流+重绘
document.body.appendChld(document.createTextNode('abc!'));  // 再一次 回流+重绘

4.4.3 避免回流

回流的成本开销要高于重绘，一个节点的回流往往导致子节点以及同级节点的回流，尽量避免回流一般有这些优化方案：

减少逐项更改样式，一次性修改style，或将样式已定义为class一次性更新
避免循环操作dom，创建一个documentFragment或div,在上面应用所有dom后，再添加到window.document
避免多次读取offset属性，缓存到变量
复杂的元素用绝对定位或固定定位，使得它脱离文档流，否则回流代价会很高

4.5 资源外链下载

当html解析器被脚本阻塞时，解析器虽然会停止构建DOM，但仍会识别该脚本后面的资源，并进行预加载。它们包括CSS样式资源，JS脚本资源，img图片资源。遇到这些外链时，会单独开启一个下载线程去下载资源。

css样式资源

css下载时异步，不会阻塞浏览器构建dom树
css被视为阻塞渲染的资源，浏览器将不会渲染任何已处理的内容，知道CSSDOM构建完毕
media query声明的css不会阻塞渲染，会在符合条件时阻塞渲染

js脚本资源

当浏览器遇到一个script标签时，DOM构建将暂停，直至脚本完成执行
在脚本阻塞时，也会继续下载其他资源，但解析过程仍然是阻塞的
defer: 延迟执行引入的js，即这段js加载时html并未停止解析，这两个过程是并行的。整个document解析完毕而且defer-script也加载完成之后，会执行所有由defer-script加载的js代码，然后触发DOMContentLoaded事件。
async: 异步执行引入的js，async-script可能在DOMContentLoaded触发之前或之后执行，但一定在load触发之前执行。多个async-script的执行顺序是不确定的。注意：向document动态添加script标签时，async属性默认是true。如果想同步执行，需要把async属性人为设置为false。
1
2
<script src="app.js" defer></script>
<script src="app.js" async></script>

img图片资源
遇到图片资源时，直接会异步下载，不会阻塞解析，下载完后直接用图片替换原有src的地方
